(23.12.23)_28规格弯裂弯断分析与解决方案 2023/12/23夜班,轧钢分厂X车间28规格冷弯异常,出现批量弯裂弯断现象,正弯反弯都有裂纹出现,也出现弯断现象。
本轮28规格前面都很正常,仅23号晚上出现异常,钢坯使用一号连铸热送钢坯.
经轧钢生产工艺排查没有工艺参数改变过程,
上冷床温度:860-880℃
轧制速度13.5米/s,
出炉温度1050-1070℃,
冷却水温度37-40℃.
经质检晶相分析有少量魏氏组织产生.(附质检金相报告)

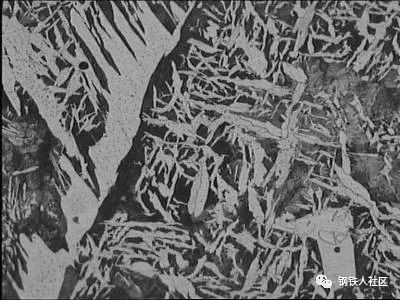

魏氏组织:魏氏组织为有害金相组织,能降低钢材力学性能,魏氏组织产生产相区与条件很窄,在奥氏体晶粒较粗大,冷却速度适宜时,钢中的先共析相以针片状形态与片状珠光体混合存在的复相组织。
特征:晶粒粗大,形态有片状、羽毛状或三角形。
解决措施:发现魏氏组织后轧钢第一时间调整生产工艺,改变魏氏组织产生条件,适当调高或调低轧制温度(冷却温度)、速度等条件可及时规避.
魏氏组织是在常规生产条件下特定因素产生的,产生条件不好提前防控,只有发现以后才能有对应的工艺调整方案。因此轧钢生产部门在后续生产过程中要保持与质检部门及时沟通,及时发现有害组织第一时间调整生产工艺以解决规避.
轧钢X棒 2023/12/24
XXXXXX金属材料有限公司 金 相 报 告 编号:XXXXXXXX
| | | 923120801(12B-1202) 923120819(12B-1215)裂 923120826(12A-1179)断 | | | | | | | | GB/T 1499.2-2018 GB/T 6394 GB/T 10561 GB/T 13298 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 1.宏观无硬化层。 2.金属平均晶粒度_截点法[ GB/T 6394-2017(8.3) ] 基圆晶粒度为:9.0 级,单位面积平均晶粒数nA:4096.00 个/mm2,晶粒的平均面积a:0.000244 mm2,晶粒平均直径d:0.015625 mm。 中心晶粒度为: 7.5 级,单位面积平均晶粒数nA:2048.00 个/mm2,晶粒的平均面积a:0.000488 mm2,晶粒平均直径d:0.022097 mm。 3. 显微组织:相比正常样,弯裂,弯断样组织偏析,珠光体与铁素体分布不均,且存在魏氏组织。
| |
| |

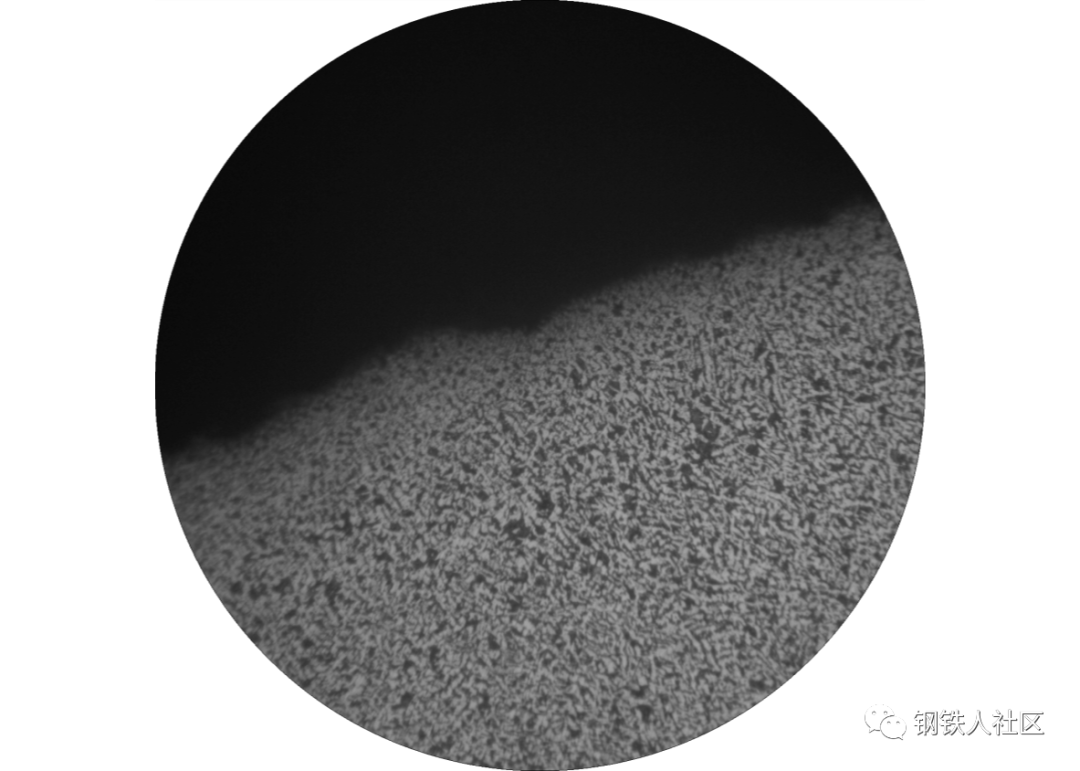

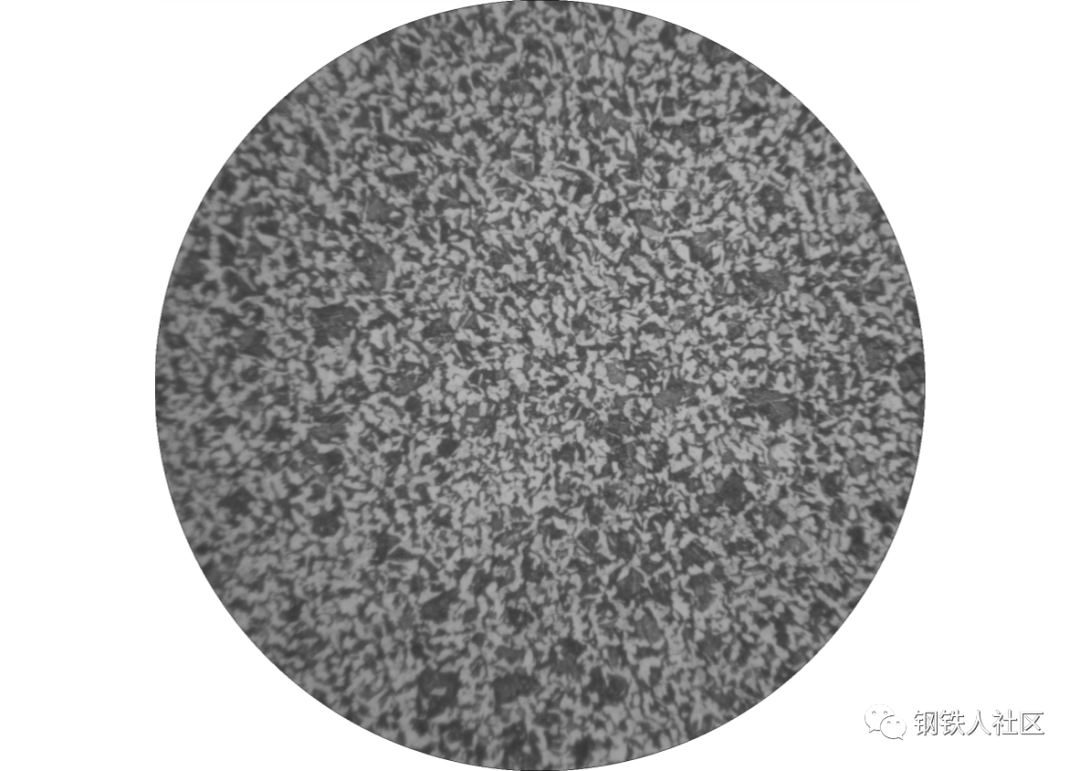

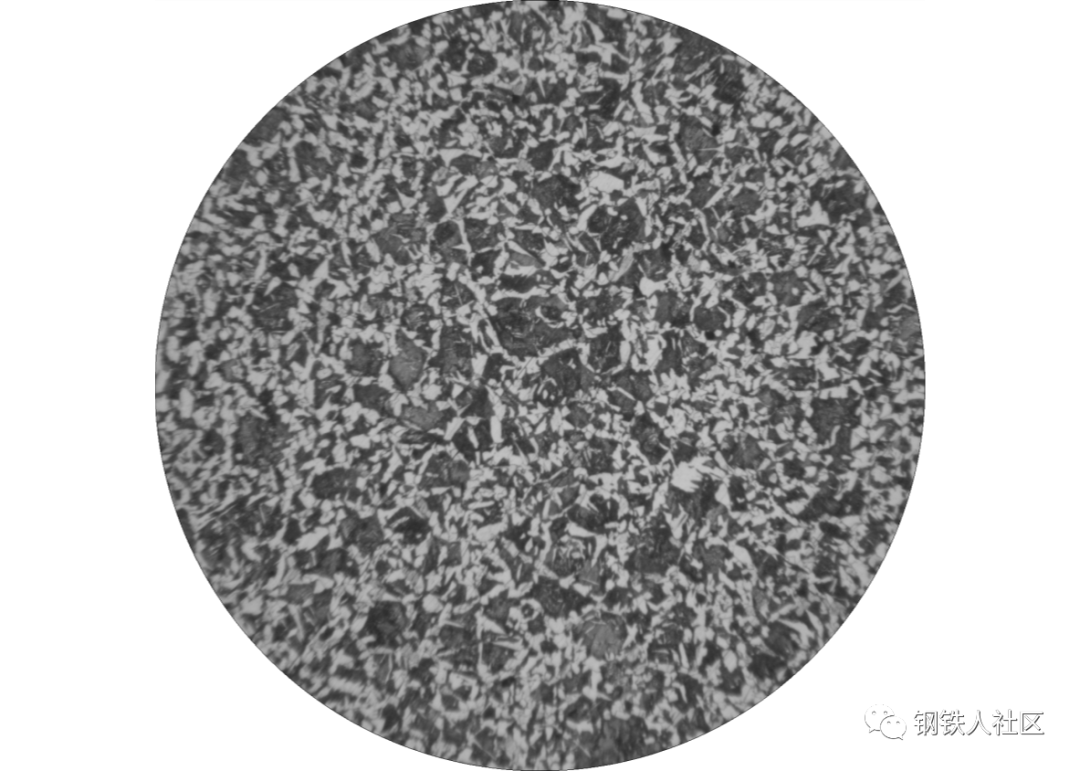

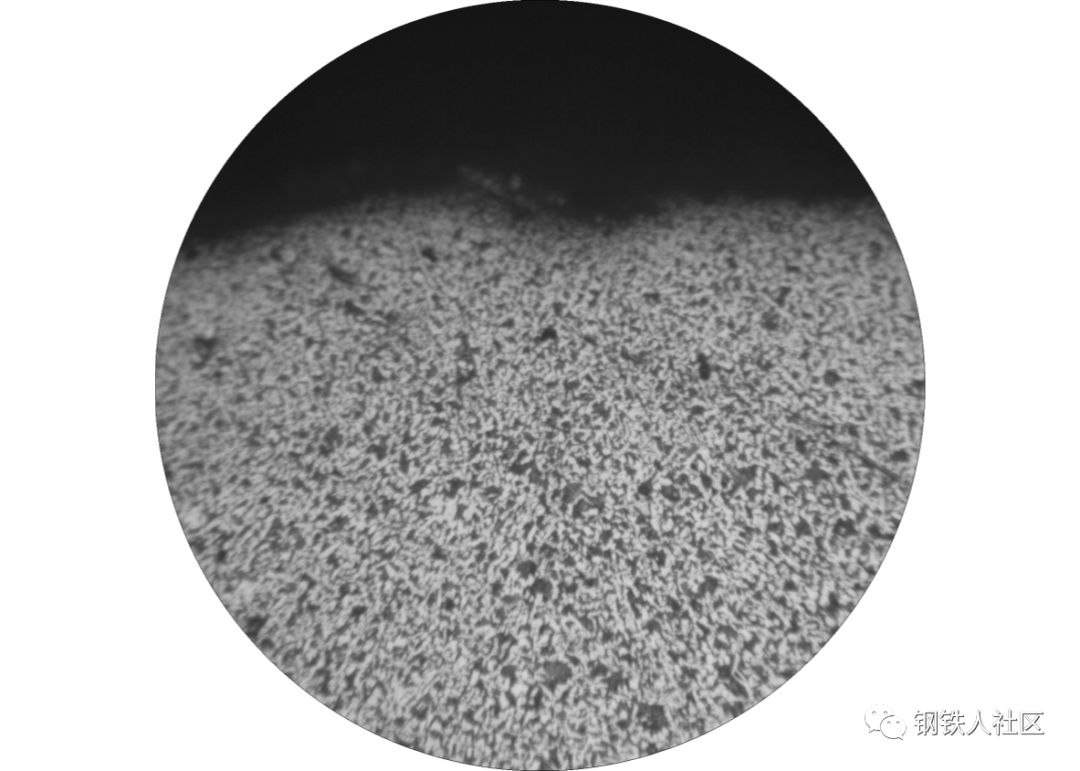

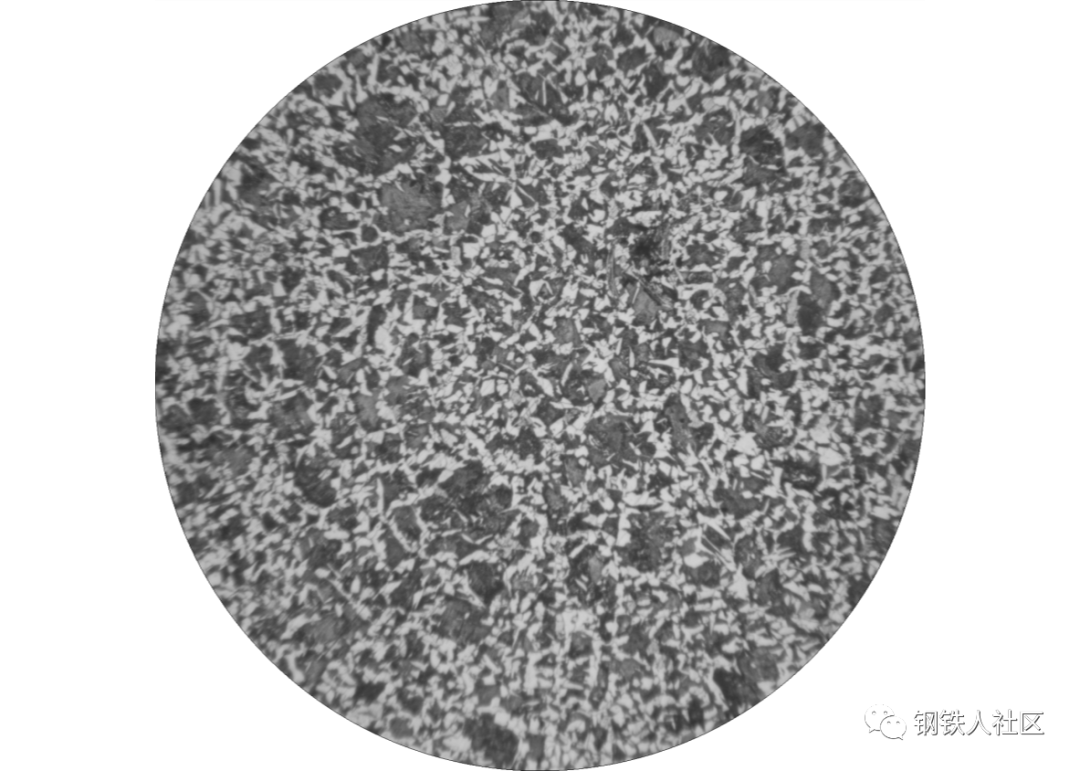

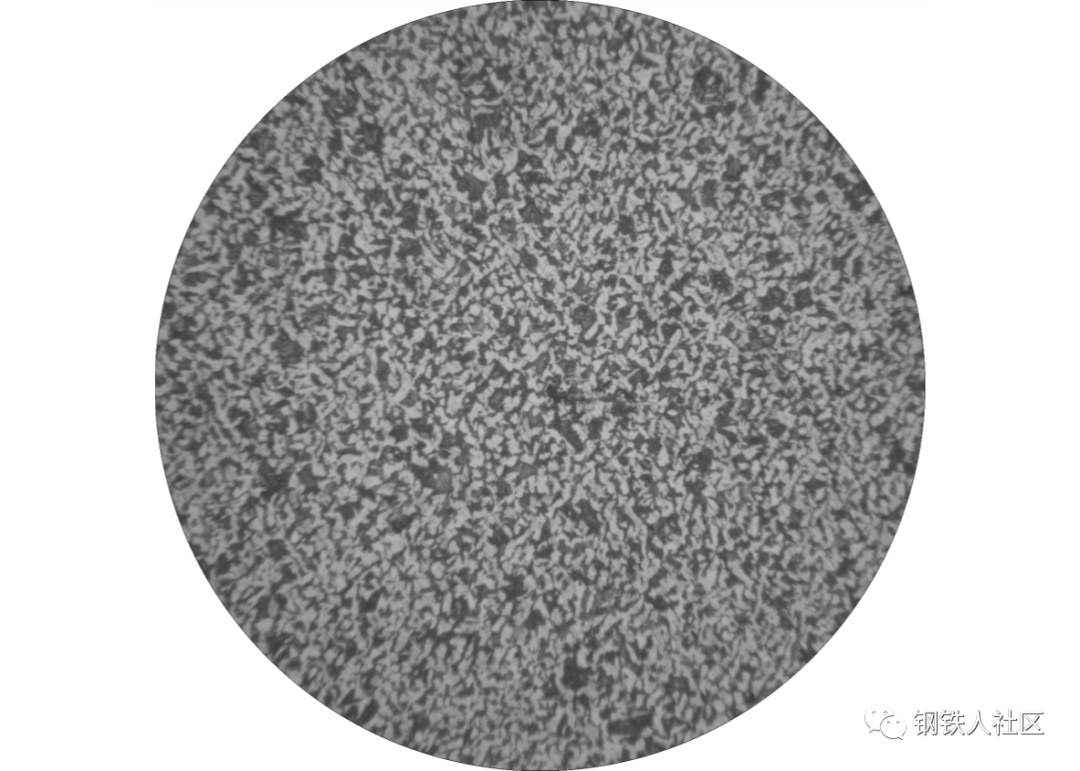

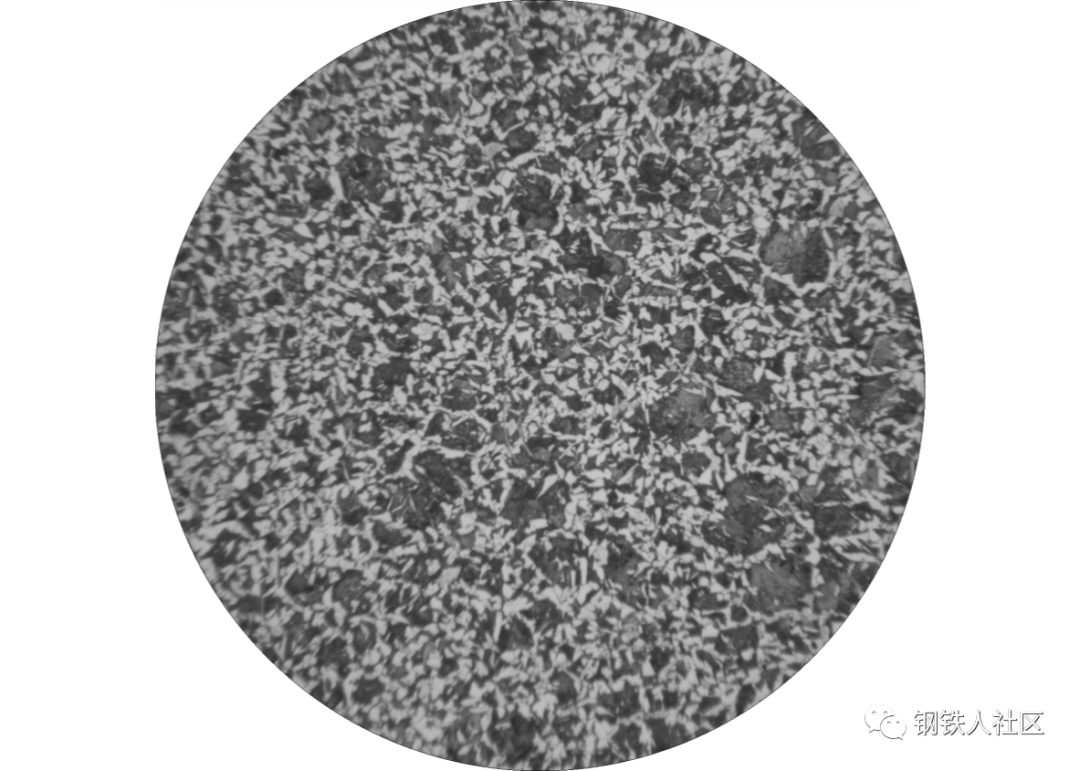

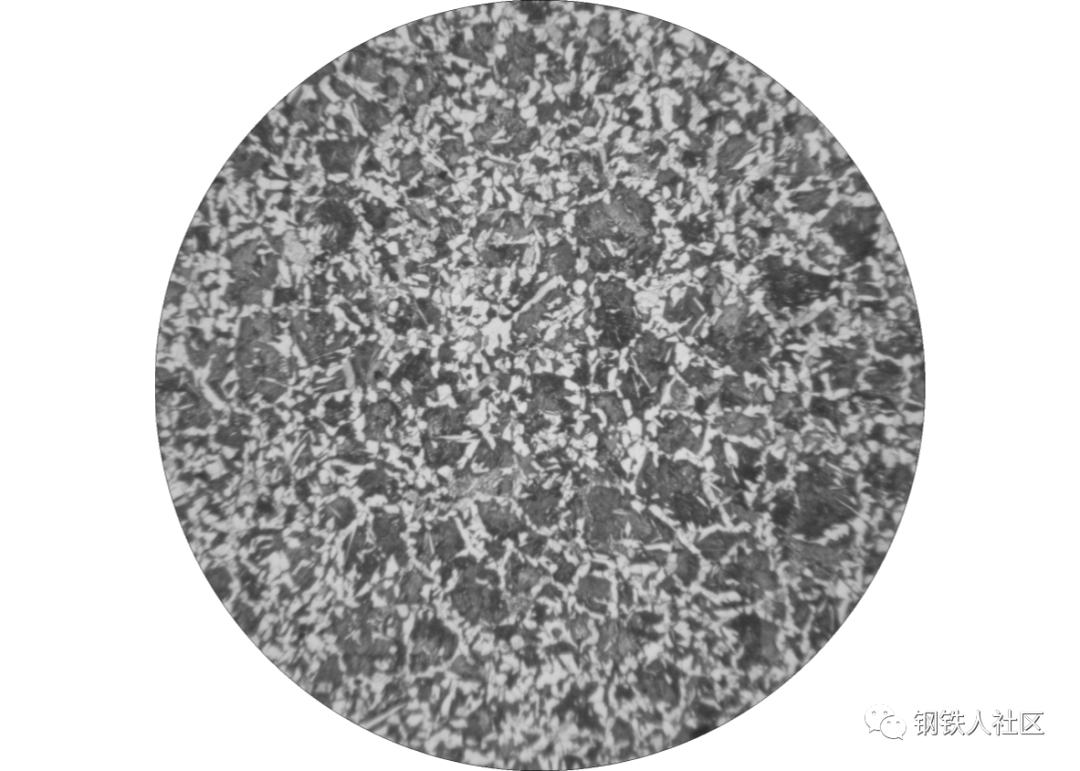

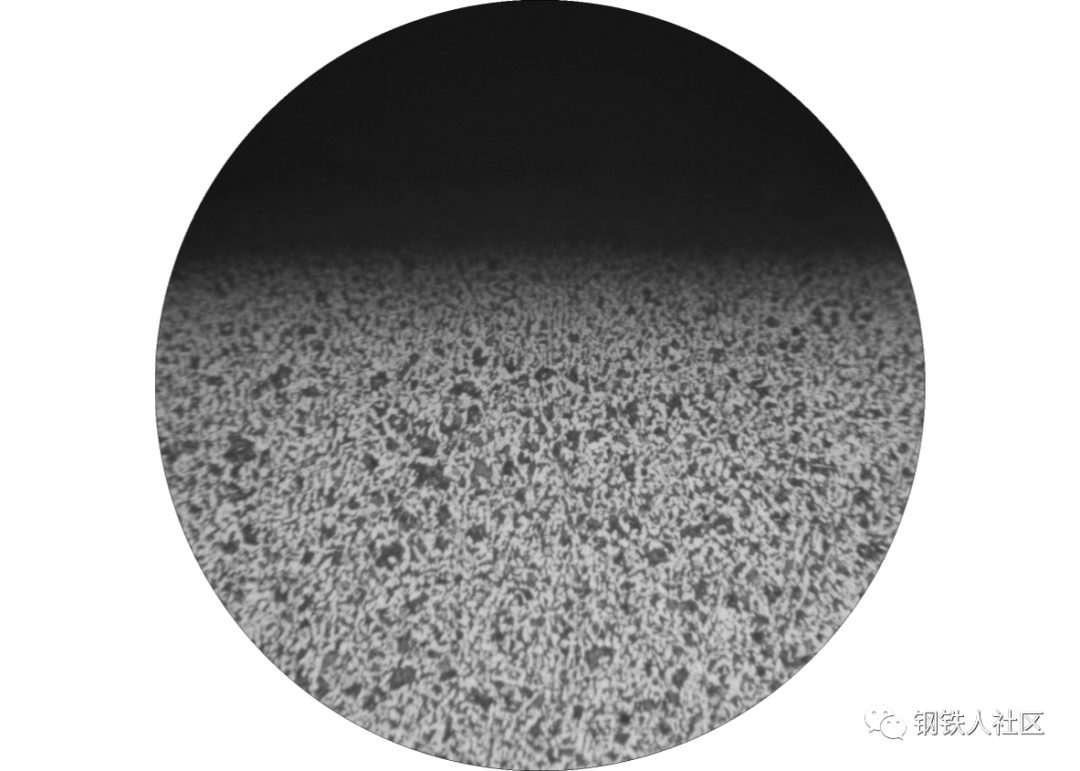

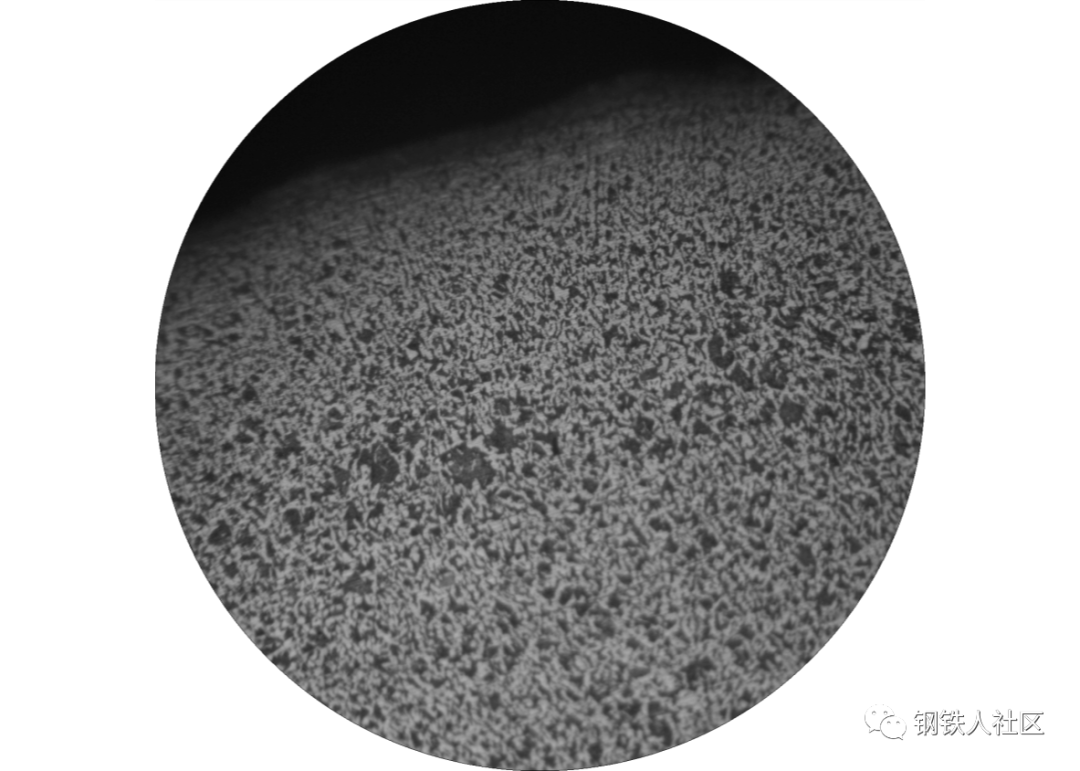

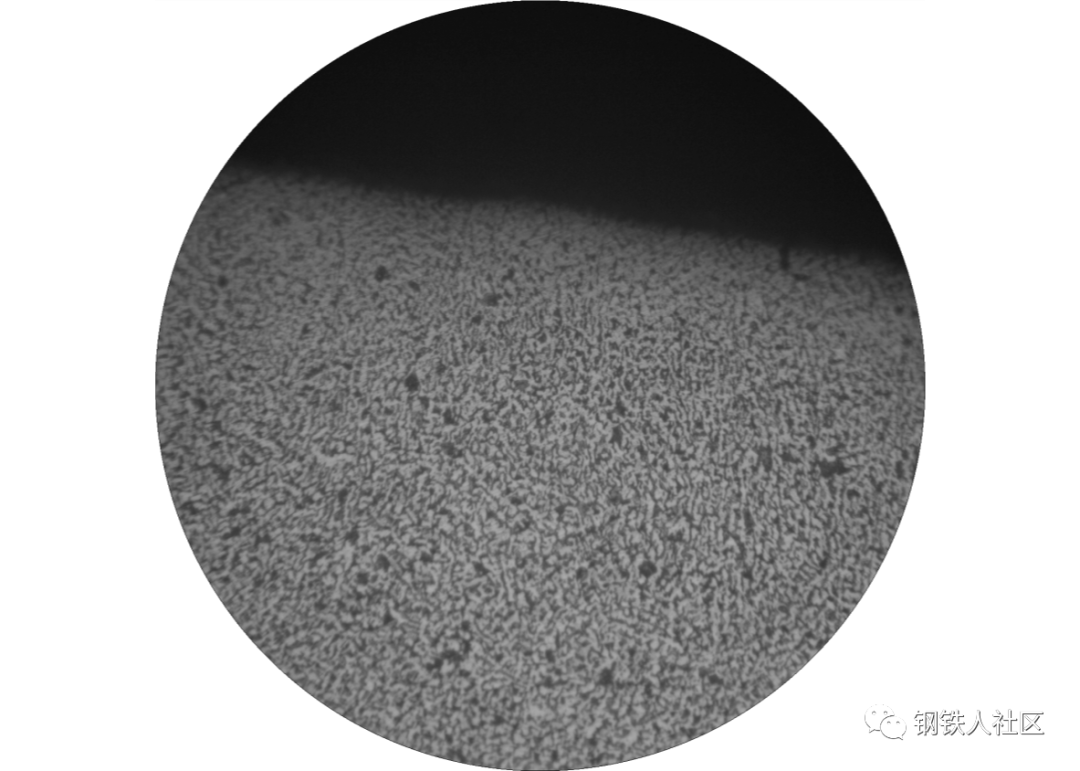

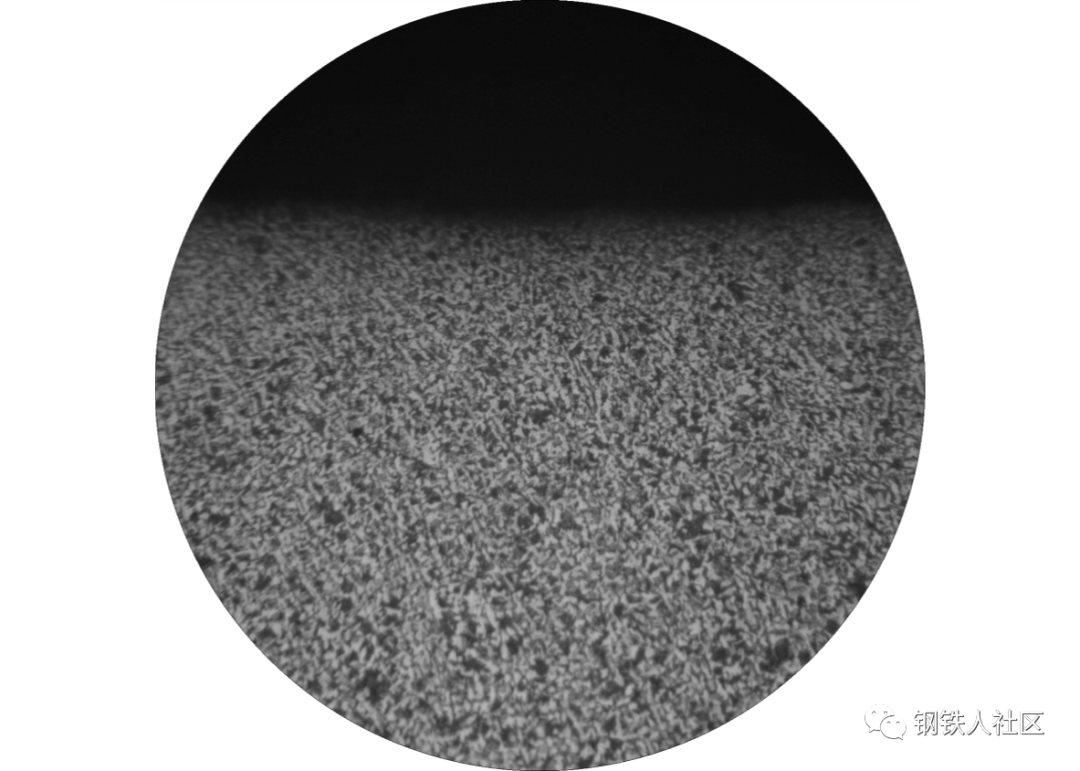

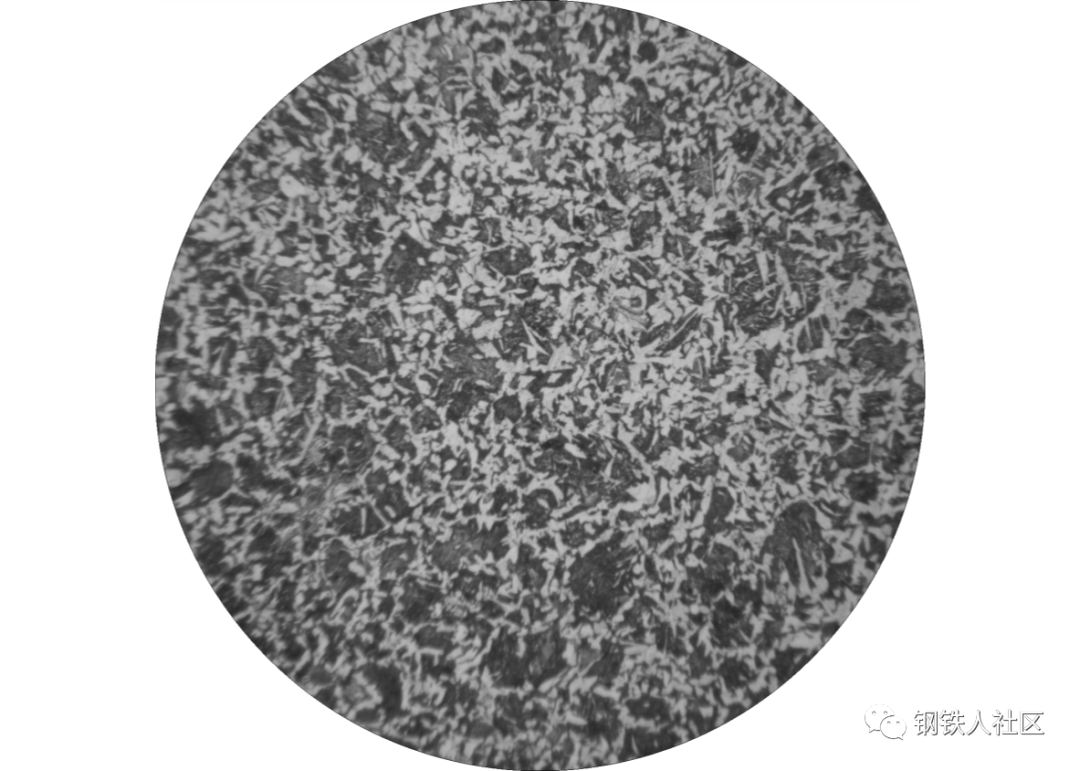

图片1 -- 100X 正常基圆 图片2-- 100X 正常基圆 图片3 -- 100X 弯裂基圆 图片4--100X 弯裂基圆 图片5 -- 100X 弯断基圆 图片6--100X 弯断基圆 图片7 -- 100X 正常中心 图片8--100X 正常中心

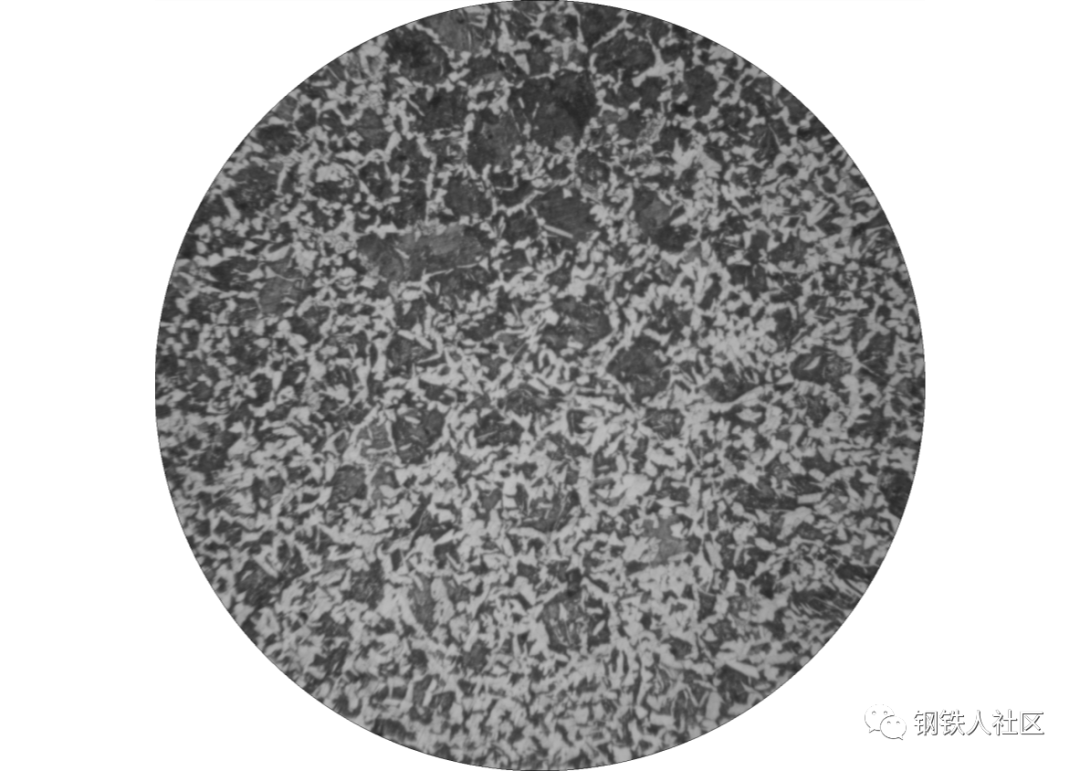

图片9-- 100X 弯裂中心 图片10--100X 弯裂中心 图片11-- 100X 弯断中心 图片12--100X 弯断中心 图片13-- 100X 弯断中心 图片14--100X 弯断中心
| | | | | |
| | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
钢铁人社区论坛:http://www.gangtierenshequ.com
钢铁人社区联系电话:13473500058
社区管理员微信帐号:gangtierenshequ001
社区管理员Email:yiyunnet@163.com
电工群 行车群 钳工群 调整工 调速工群等,添加花姐微信 加入钢铁行业群 添加好友备注岗位,姓名,以便精确进群 你若喜欢,点个在看哦
|
